¿Qué datos son necesarios para un modelamiento hidrogeológico?

Una evaluación hidrogeológica necesita una representación numérica del régimen de aguas subterráneas. Los modelos numéricos son una gran herramienta para la evaluación actual y futura del recursos hídrico subterráneo. Para realizar un modelo se deben tener una serie de datos del tipo geológico, climático entre otros que se detallan en este artículo.

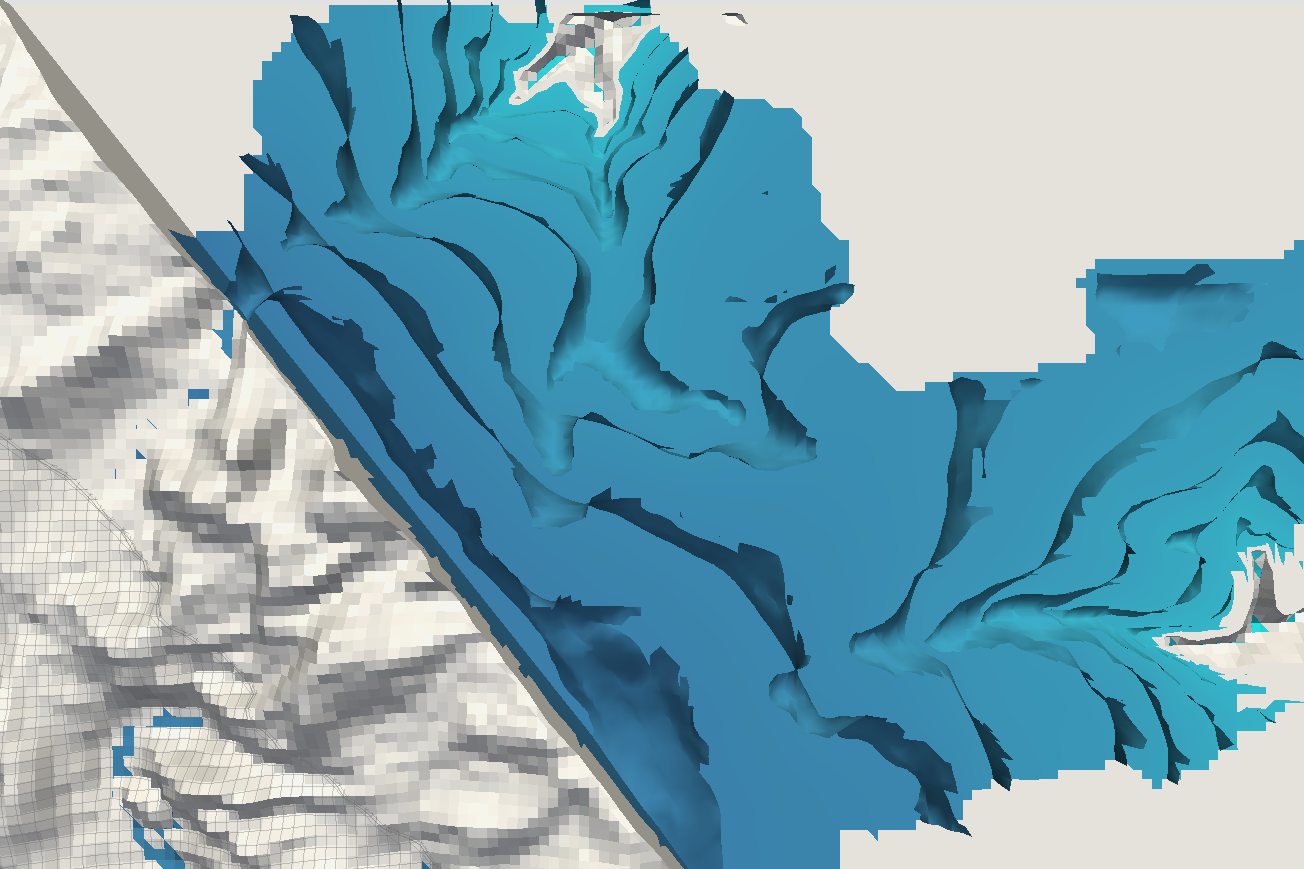

Representación de un modelamiento numérico de una cuenca andina

Representación de un modelamiento numérico de una cuenca andina

La siguiente lista describe los datos de entrada necesarios para llevar a cabo un modelamiento hidrogeológico. La información se requiere tanto en formato tabular como en formato vectorial y se indica en cada item. Este documento también incluye formatos de datos tabulares.



Datos espaciales:

Todos estos datos deben estar en formato ESRI Shapefile (*.shp). Toda la información espacial debe estar referenciada al sistema de proyección del proyecto. Usar coordenadas proyectadas (UTM).

Topografía

Modelo digital de elevación - Regional

Topografía cada 50m a 25m metros en la extensión de las cuencas involucradas.

Modelo digital de elevación - Local

Topografía cada 10m a 5m metros en la zona de influencia del proyecto. Considerar elevaciones antes de iniciar el proyecto.

Modelo digital de elevación - Proyecto

Topografía cada 10m a 5m metros de las instalaciones del proyecto.

Elevaciones – Vida del proyecto

Modelos transitorios – Elevaciones año por año de las instalaciones del proyecto.

Geología

Geología regional

Geología regional del servicio geológico nacional. Incluir la leyenda de las formaciones geológicas

Geología local

Geología local en la zona de influencia del proyecto. Compatibilizar esta geología con la regional.

Espesor de sedimentos aluviales y coluviales

Interpolación de los espesores de aluviales y coluviales en base de investigación geofísica. Interpretación para las zonas no evualadas.

Hidrología

Cuencas hidrográficas

Delimitación de las cuencas principales en el área de influencia del proyecto

Cursos de agua

Trazo de los cursos de agua perennes y temporales en la extensión de las cuencas

Cuerpos de agua

Delimitación de los cuerpos de los lagos y lagunas dentro de las cuencas. Incluir elevación del espejo de agua.

Manantiales

Ubicación de los flujos permanentes durante la época seca

Bofedales

Delimitación de las zonas de vegetación permanente en la época seca

Estaciones climáticas y pluviométricas

Ubicación, elevación, nombre y sensores de las estaciones climáticas y pluviométricas

Hidrogeología

Red piezométrica

Ubicación y nombre de los pozos de observación

Pozos de producción

Ubicación y nombre de los pozos de producción



Información tabular

Red piezométrica

Información de ubicación de piezómetros, profundidad del sello, extensión y nivel medio de rejilla, y litología correspondiente a la instalación

Pozos de producción

Ubicación, detalles de instalación y horario de bombeo de los pozos de producción.

Registro de niveles piezométricos

Valores de niveles piezómetricos con tiempo en los puntos de observación

Flujos en la época seca

Registro mensual de los flujos en la época seca (Mayo – Octubre).

Datos de precipitación y evapotranspiración

Valores promedio mensuales de precipitación y evapotranspiración por estación. Indicar rango de datos considerado.

Resultados de pruebas de bombeo

Evaluación de parámetros hidráulicos estáticos (K, T) y dinámicos (Sy, Ss) de pruebas de bombeo.

Pruebas de conductividad hidráulica con packer

Profundidad media del ensayo, intervalo, geología correspondiente y valor de K en m/s

Registro de flujos de ingreso al proyecto

Flujos de ingreso de agua subterránea a las instalaciones del proyecto en l/s con tiempo

Datos de concentraciones observadas en piezómetros y cursos/cuerpos de agua

Registro histórico de concentraciones. Incluir coordenadas de los puntos.



Revisión de información anterior

Se debe presentar un cuadro resumen conteniendo la revisión de la información precedente debe incluir los parámetros de cálculo y los supuestos empleados para los modelos y la fecha de elaboración del estudio.
