Modelamiento de transporte de contaminantes de botaderos mineros y depósitos de relaves



La actividad minera ha dejado históricamente pasivos ambientales que tienen un impacto directo sobre los recursos hídricos. Un medio especialmente vulnerable a esta contaminación son los acuíferos andinos debido a su ubicación cercana a estos puntos de filtración de contaminantes.

La contaminación desde un botadero minero es un problema sensible para el país por la cantidad de pasivos ambientales mineros (PAM) que tiene Perú; además al tratarse de agua subterránea este problema no se hace visible a corto plazo, retrasando la toma de decisión para la ejecución de medidas de prevención, contención y remediación.

Los botaderos y relaveras constituyen fuentes fijas de determinada superficie desde la cual se genera una pluma contaminante. La remediación de acuíferos contaminados requiere de diferentes medidas orientadas principalmente al aislamiento de la pluma contaminante para evitar su avance. Este aislamiento se realiza mediante pozos de bombeo que extraen el contaminante en disolución. Medidas posteriores comprenden el tratamiento ex situ de agua contaminada y dependiendo de la factibilidad económica y técnica, la reinyección de agua tratada al acuífero.

Cuando se busca contener la pluma, se bombea permanentemente el caudal mínimo necesario para evitar la migración de contaminantes en el sentido del flujo subterráneo local sin sobre explotar al acuífero. El éxito de la técnica de Bombeo y Tratamiento depende principalmente de dos factores: las características hidrogeológicas del acuífero y el tipo de contaminantes presentes. Las propiedades hidrogeológicas del sistema que disminuyen el éxito del Bombeo y Tratamiento son dos: heterogeneidad del acuífero y la presencia de roca fracturada.

En investigaciones llevadas a cabo por el Dr. C. Zheng, catedrático de hidrogeología de la Universidad de Alabama en Estados Unidos y desarrollador de un software de modelamiento de transporte de solutos MT3DMS se sugieren cuatro pasos para la elaboración de una evaluación numérica de transporte de contaminantes:



  • Definir las metas del proyecto.

  • Desarrollar el modelo conceptual. Recopilación de datos.

  • Elaborar y calibrar modelo numérico de flujo. Elaborar y calibrar el modelo numérico de transporte.

  • Simulación predictiva de escenarios de remediación.



Estos pasos se esquematizan en el siguiente flujograma.

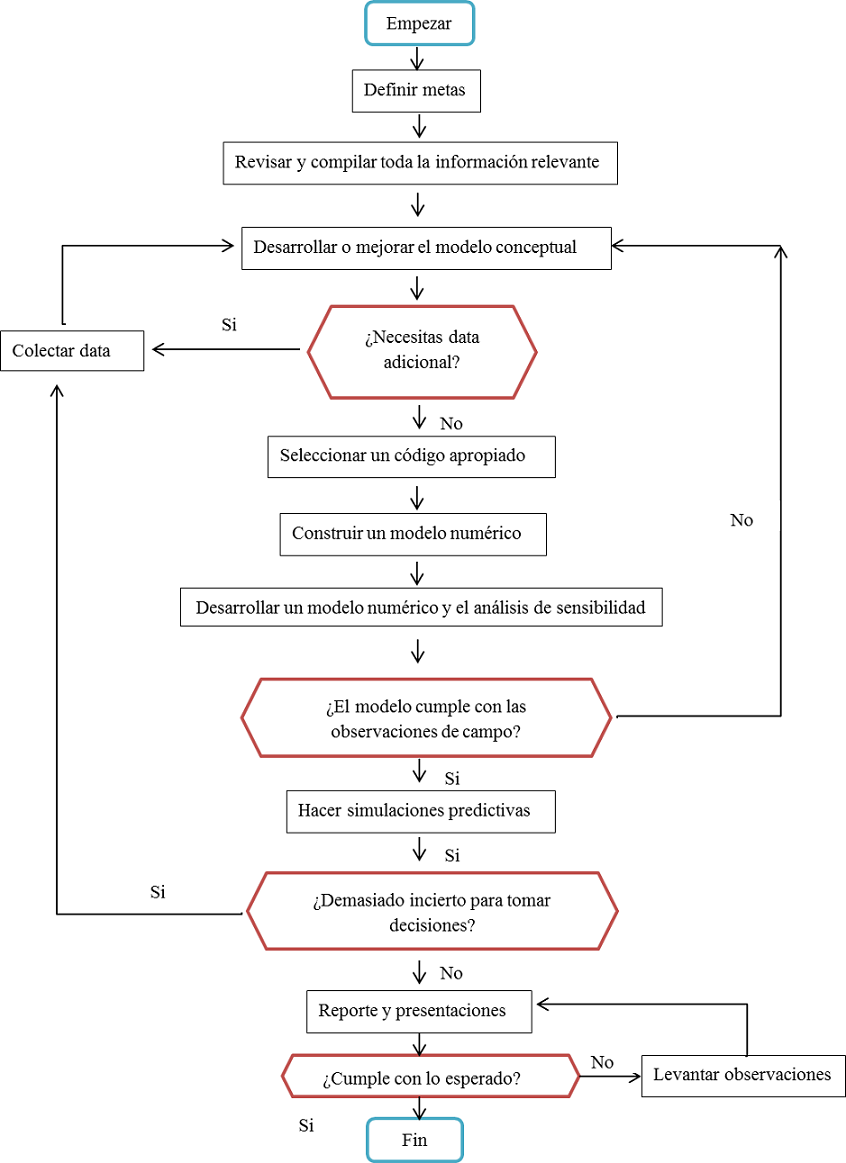

                                                             Figura 1. Ruta para la aplicación de modelos.



                                                           Figura 1. Ruta para la aplicación de modelos.



Antes de empezar cualquier modelo, se debe tener en claro cuál es o cuáles son los objetivos a los que se quiere llegar con el estudio y cuál el propósito del modelamiento, como puede ser: delimitar el área afectada por la pluma contaminante, evaluar la calidad de agua subterránea, realizar simulaciones predictivas de las concentraciones máximas, etc. La mayoría de decisiones requeridas durante la construcción y simulación del modelo depende de este punto. Si no se tiene un propósito claro y bien definido, es inevitable la ineficiencia y los errores en el proceso de modelamiento numérico.

Teniendo en claro el objetivo, diseñamos el modelo conceptual. El modelo conceptual es una representación simplificada del sistema hidrogeológico basado en una hipótesis formulada en base a la información disponible. Aunque raramente este modelo explica todas las observaciones de campo, representa un trabajo en proceso y una buena primera estimación del estado de agua subterránea. Este modelo puede ser descrito en palabras y sustentado en figuras como la siguiente en la que se muestra un esquema del flujo desde un botadero en la parte alta de la cuenca y sus infiltraciones están impactando dos ríos.

                                                 Figura 2. Modelo conceptual de las infiltraciones de un botadero.



                                               Figura 2. Modelo conceptual de las infiltraciones de un botadero.

En base a estudios de campo y la conceptualización de medio se construye el modelo numérico. En este punto, es de mucha importancia tener un buen entendimiento de los conceptos básicos de hidrogeología y las técnicas de solución numéricas de otro modo se usaría el modelo como una “caja negra” donde no se sabe lo que entra y se tiene poca confianza en lo que sale.

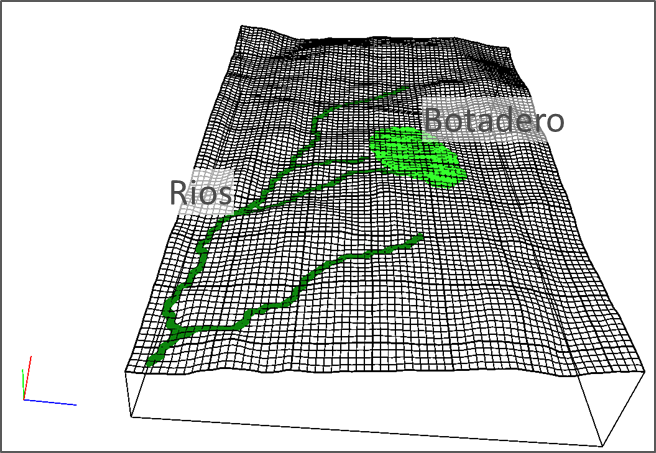

En la imagen siguiente se tiene una representación tridimensional de una grilla que describe una cuenca con un botadero minero.

              Figura 3. Construcción de un modelo regional de aguas subterráneas y la ubicación de un botadero.



            Figura 3. Construcción de un modelo regional de aguas subterráneas y la ubicación de un botadero.



Partiendo de esta representación de flujo se delimita la zona de estudio para el modelo de transporte. Un modelador podría querer incluir la mayor complejidad al modelo para mejorar la representación; sin embargo, sobrecargar de complejidad al modelo incrementa la incertidumbre, el tiempo computacional de proceso y el costo del proyecto, ya que la mayor complejidad demanda tener más datos reales que lo sustenten requiriendo más pruebas en campo y/o de laboratorio. Sin una buena planificación, la inclusión de complejidades puede retrasar el proyecto y no ser fundamental para lograr los objetivos planteados.

                    Figura 4. Construcción de un modelo local para la simulación de transporte de contaminantes.



                  Figura 4. Construcción de un modelo local para la simulación de transporte de contaminantes.



La zona de impacto a agua subterránea es bien descrita por el trazado de líneas de flujo, es decir, la ruta que sigue una partícula de agua desde un punto de origen hasta su salida del sistema de agua subterránea. David W. Pollock, del Servicio Geológico de Estados Unidos (USGS), desarrolló el código MODPATH que permite hacer una representación espacial y temporal de la trayectoria de partículas hasta los puntos de descarga finales (ríos, lagos u otros cuerpos de agua).

                     Figura 5. Trayectoria de partículas desde un botadero y su interacción con los cursos de agua.

                     Figura 5. Trayectoria de partículas desde un botadero y su interacción con los cursos de agua.



Mediante el software MODPATH podemos determinar la zona de impacto por el flujo de un contaminante agua arriba y el tiempo que tarda una partícula en llegar desde su origen hasta su punto final; sin embargo, no es una aproximación cuantitativa, es decir, conocemos la extensión de la pluma, pero no el grado de contaminación respecto a la concentración inicial de los lixiviados.

El código MT3DMS desarrollado por Zheng agrega una serie de opciones a la trayectoria de partículas de Pollock, para simular la advección, dispersión/difusión y las reacciones químicas de adsorción/absorción de los contaminantes en agua subterránea. El modelamiento de transporte de contaminantes complementa a los métodos de vulnerabilidad porque se puede estimar la concentración en cualquier punto, llamado “punto de observación del modelo” en todo el tiempo simulado. Estos valores de concentración son contrastados con los valores de mediciones en campo de las concentraciones medias en piezómetros de control o en los cuerpos de agua cercanos.

En la figura anterior se muestra la variación de la concentración en la pluma que inicia desde el botadero en 3D y su interacción con los cursos de agua para un periodo largo de simulación de 850 años.

           Figura 6. Extensión de la pluma contaminante luego de 850 años luego de la instalación del botadero.



         Figura 6. Extensión de la pluma contaminante luego de 850 años luego de la instalación del botadero.



Las infiltraciones tienen una distribución con profundidad que también se puede simular con el software MT3DMS. De esta manera, se pueden saber las concentraciones en el botadero y/o depósito de relaves y las concentraciones finales con las que llegarán a los cursos de agua subterránea.



                Figura 7. Sección de corte de la pluma contaminante para un periodo de simulación de 850 años.



              Figura 7. Sección de corte de la pluma contaminante para un periodo de simulación de 850 años.



En conclusión, existen metodologías y softwares para la evaluación del transporte de contaminantes de botaderos y depósitos de relaves y para simulación de las medidas de remediación. Se necesita un trabajo conjunto entre mineras y organismos públicos para la evaluación, remediación y mitigación de los pasivos ambientales actuales e históricos para mejorar el estado de agua subterránea y superficial y preservar el recurso hídrico para el futuro.
